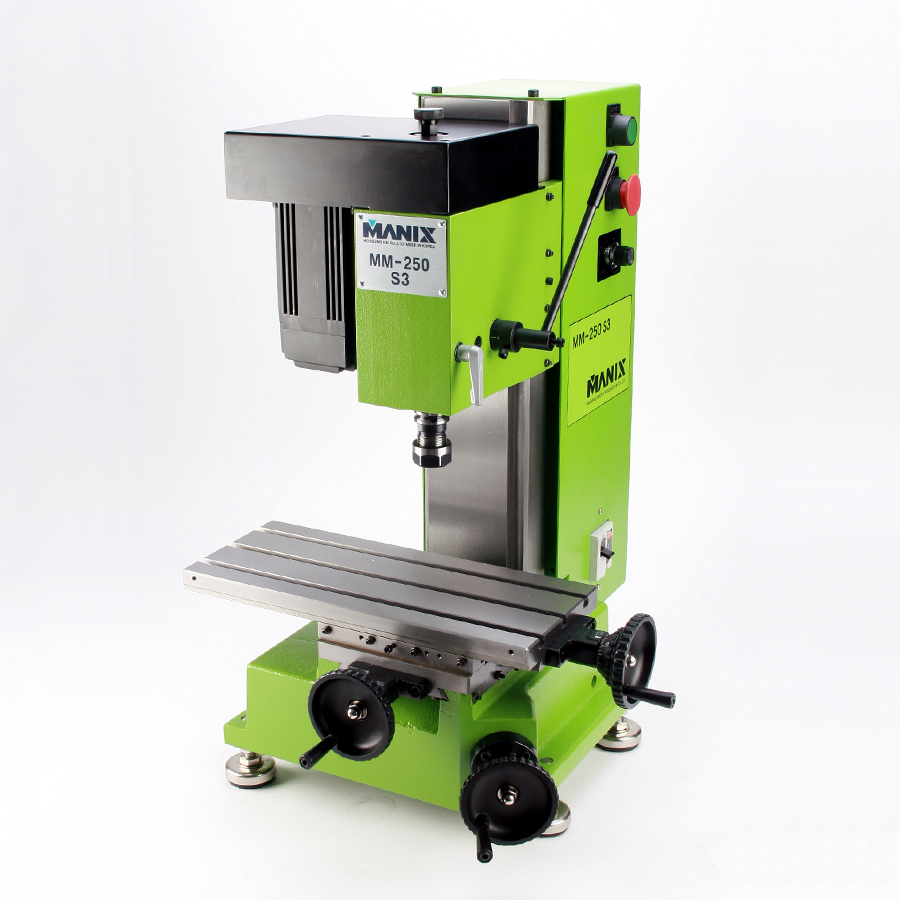

소형 밀링머신 MM-250S3
모델명 소형 밀링머신
제조사 MANIX
크기 460 x 530 x 695mm
무게 86kg
가공소재
적용분야

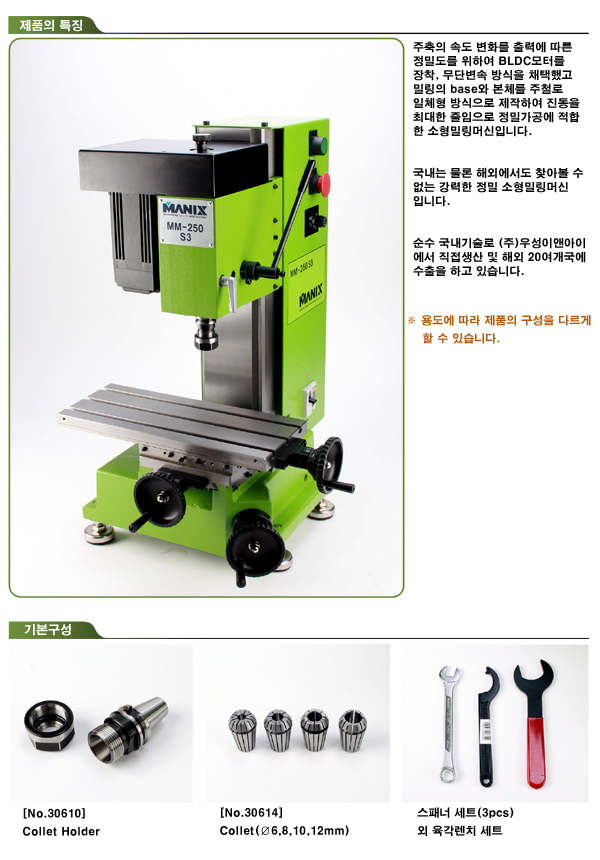

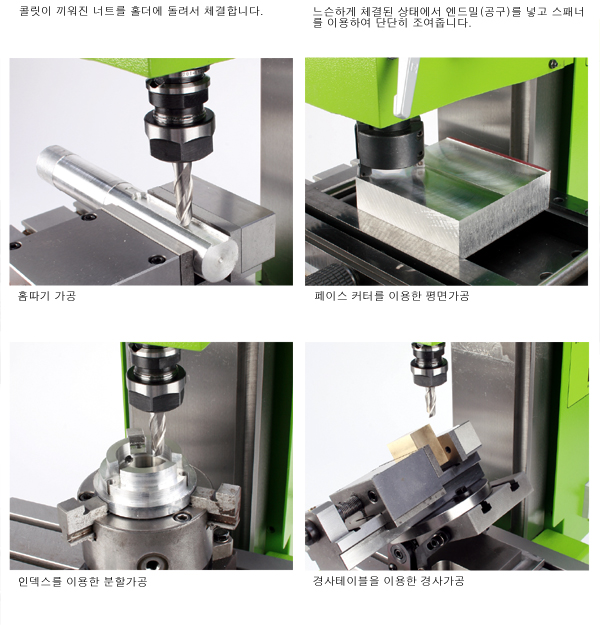

X축과 Y축이 이송하는 X-Y테이블 위에 공작물을 고정하고 주축의 밀링커터를 사용하여 평면절삭을 하며 엔드밀 등 커터로는 홈의 절삭, 측면절삭도 할 수 있으며 별도의 특별 부속품을 이용하면 기어가공 등 다양한 가공을 할 수 있으며 특히 주축의 속도 변화를 출력에 따른 정밀도를 위하여 인바터를 채용한 무단변속 방식을 채택했고 밀링의 base와 본체를 주철로 일체형 방식으로 제작하여 진동을 최대한 줄임으로 정밀가공에 적합한 소형 밀링머신이다. 광범위한 정밀가공을 가능하게한 본격 고속정밀 소형밀링머신










MM-250S3
주축과 지지축간의 거리 115mm
테이블 면적 350 x 145mm
테이블 이동량 좌우 250mm / 전후 100mm
헤드 이동량 상하 225mm
주축퀼의 이동량 상하 30mm
주축단과 테이블까지의 거리 상하 225mm
주축테이퍼 BT20
주축의 회전수 320-3200rpm(무단변속)
모터 BLDC 모터 750W 3200rpm(60Hz)
기계의 크기 460 x 530 x 695mm
기계의 무게 86kg

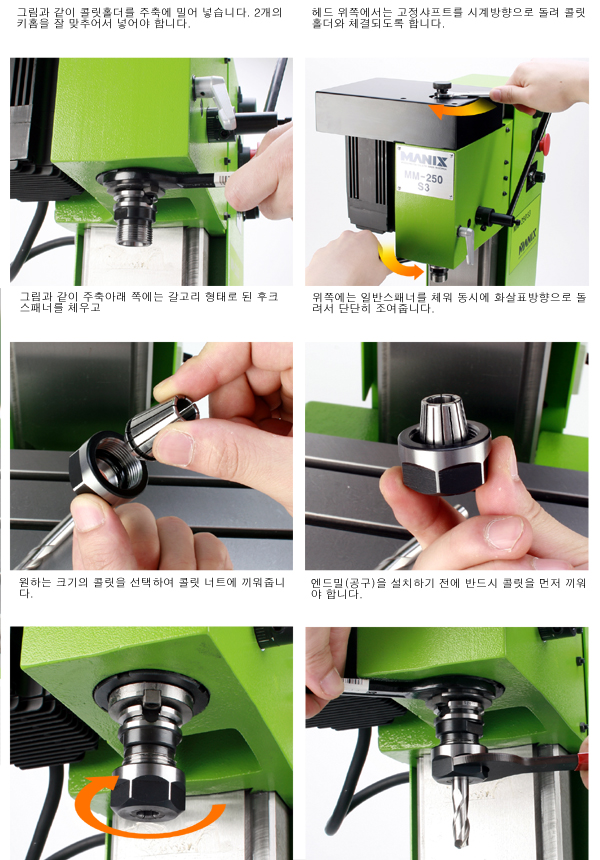

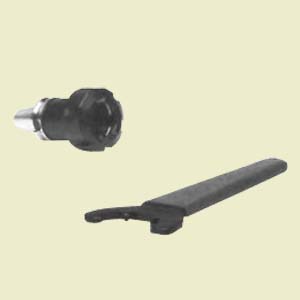

콜릿홀더

주축에 장착하여 Collet을 고정시키는 기능을 하며 Shank의 테이퍼가 BT20으로 되어있다.
No.30610

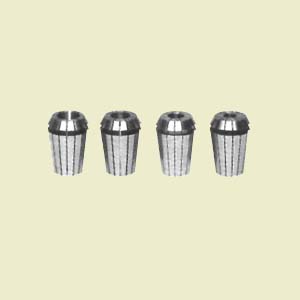

밀링콜릿(6,8,10,12mm)

Ø6, 8, 10, 12mm 4종의 콜릿으로 구성되어 Endmill Ø1.0-12.0mm까지 사용이 가능함
No.30614

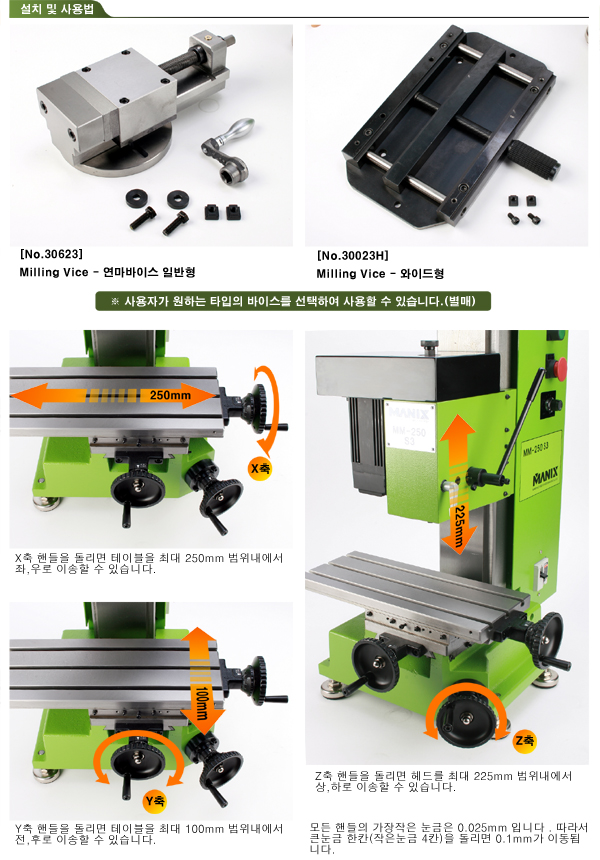

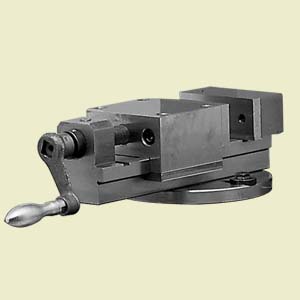

밀링바이스

밀링의 X-Y테이블에 설치하여 공작물을 고정하는 부속품
No.30623

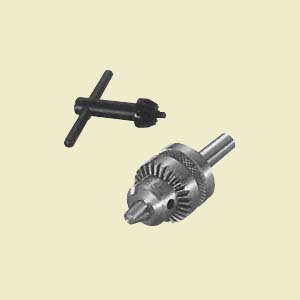

드릴척(밀링용-6.5mm)

Milling Attachment MA-210의 주축에 장착하여 드릴링머신의 기능을 지원하는 부속품
No.3433

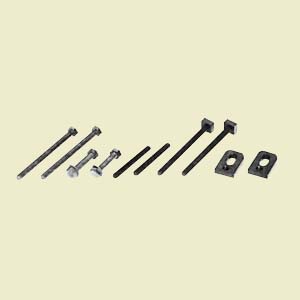

고정클램프

바이스에 고정할 수 없는 판재로 된 가공물을 밀링 테이블에 고정하는 부속품
No.3443

※ 부품위에 마우스를 올려놓으시면 해당 설명이 보입니다.
