HOME > 제품소개 > 발명공작기계시리즈 > 발명공작기계 > 소형선반 ML-360

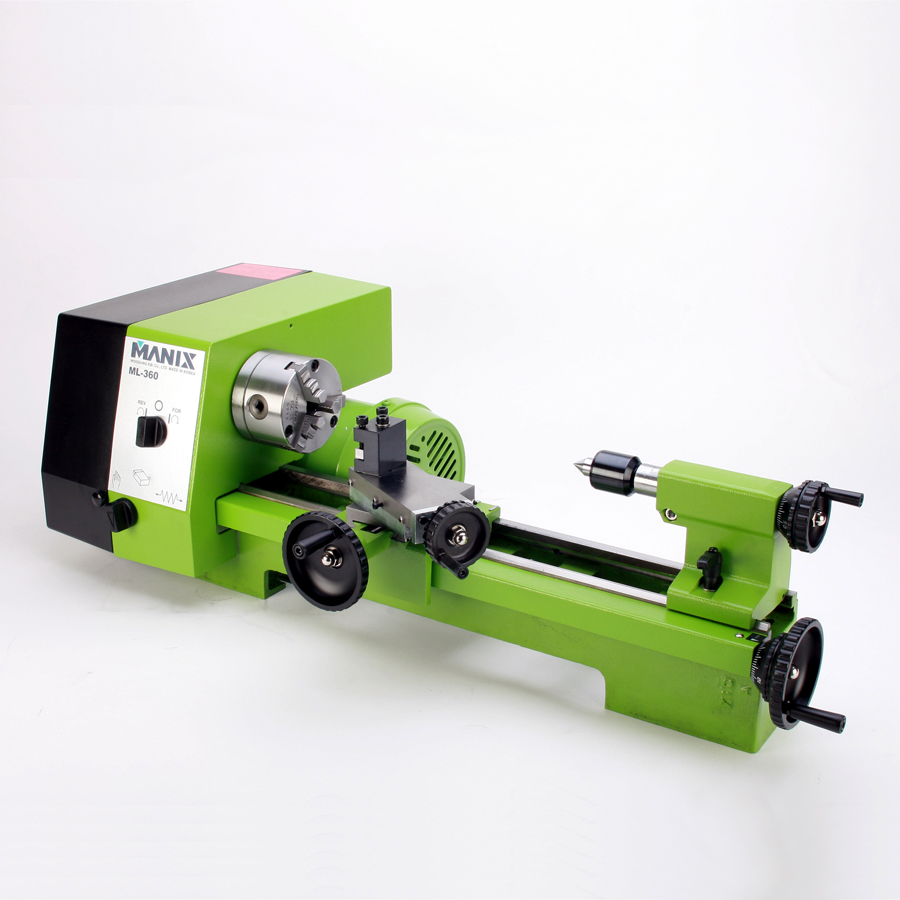

소형선반 ML-360
모델명 소형선반
제조사 MANIX
크기 756 x 377 x 245mm
무게 30kg

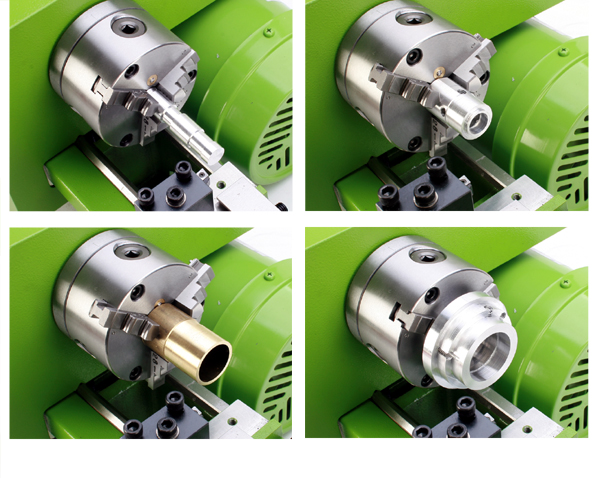

가공소재
적용분야

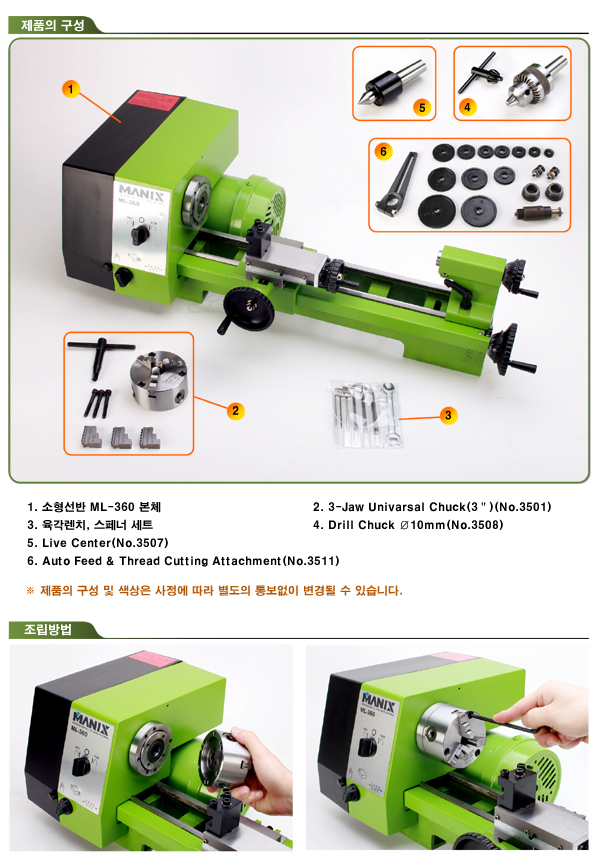

ML-360
① 고강선의 V형 주물베드
    열처리된 고강도 주물로 제작된 베드를 전용 연마기로 정밀 연삭한 V형 선반 베드
② 고정도가공을 통한 고강성의 주축
    고정밀 연삭과 Taper roller bearing을 채택하여 정밀가공과 강도ㆍ내구성의 향상을 실현
③ 왕복대 전후이동량의 극대화
    85mm의 왕복대 전후 이동량을 극대화하여 밀링에서도 사용할 수 있도록 설계
④ 정ㆍ역회전이 가능한 300W의 강력 모터
    강력한 콘덴서 모터를 채택하여 정ㆍ역회전이 가능토록하여 나사가공, 자동이송 등이 편리
⑤ 폭 넓은 용도의 심압대
    회전센터 및 드릴척의 부착으로 장축가공과 탭, 다이스, 리머 작업 등에 편리
⑥ 0점 셋팅이 가능한 핸들
    더블-링 구조로된 핸들로 0점 셋팅이 가능하고 메모리 눈금을 이용한 치수 가공에 편리










* 아래 부속품을 클릭하면 해당하는 제품의 사용방법을 볼 수 있습니다.






ML-360
 센터의 높이  75mm
 센터간의 거리  360mm
 왕복대상의 회전직경   Ø96mm
 베드상의 회전직경  Ø150mm
 주축 관통 직경  Ø16mm
 주축의 회전수  260ㆍ520ㆍ845ㆍ970ㆍ1845ㆍ2860rpm(60Hz)
 230ㆍ450ㆍ740ㆍ850ㆍ1630ㆍ2520rpm(50Hz)
 V-벨트 6단변속
 주축경 테이퍼  MT#2
 심압축 이동량  45mm
 심압축 외경  Ø24mm
 심압축경 테이퍼  MT#2
 왕복대 전후이동량  85mm
 왕복대 좌우이동량  360mm(베드전역)
 모터  Condenser Motor
 단상 220V 입력 470W 출력 300W
 2600rpm(50Hz)
 3180rpm(60Hz)
 기계의 크기  756 x 377 x 245mm
 기계의 무게  30kg

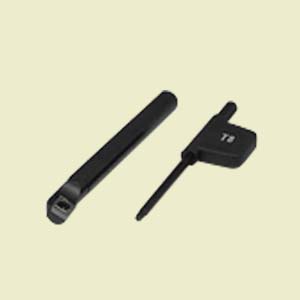

바이트 홀더(초경용)-내경

내경가공용 초경 bite 홀더
No.3053-1

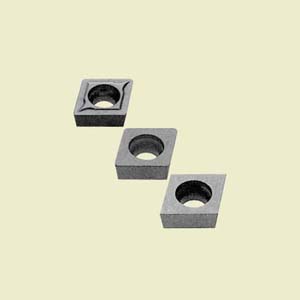

초경 인서트 팁(3pcs)-내경

내경가공용(3종) 초경 팁
No.3053-2

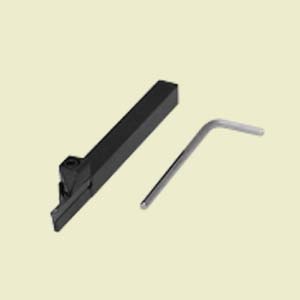

바이트 홀더(초경용)-절단

절단가공용 초경 bite 홀더
No.3416-1

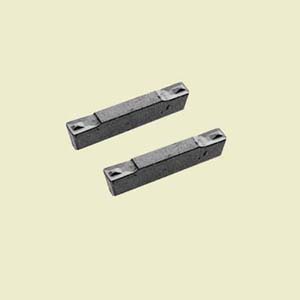

초경 인서트 팁(2pcs)-절단

절단가공용(2pcs) 초경 팁
No.3416-2

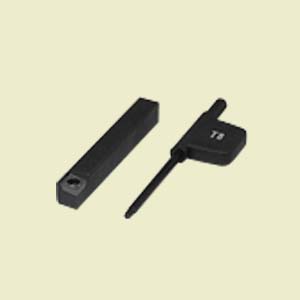

바이트 홀더(초경용)-단면

단면가공용 초경 bite 홀더
No.3450-1

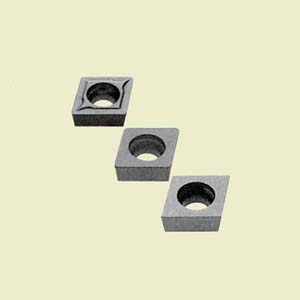

초경 인서트 팁(3pcs)-단면

단면가공용(3종) 초경 팁
No.3450-2

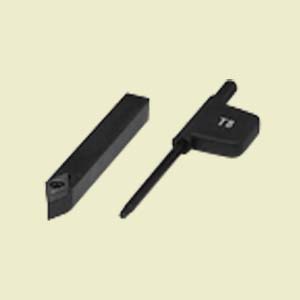

바이트 홀더(초경용)-외경

외경가공용 초경 bite 홀더
No.3451-1

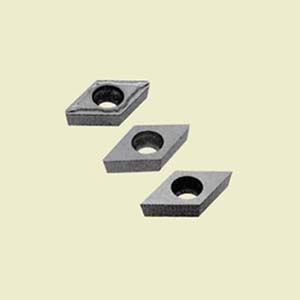

초경 인서트 팁(3pcs)-외경

외경가공용(3종) 초경 팁
No.3451-2

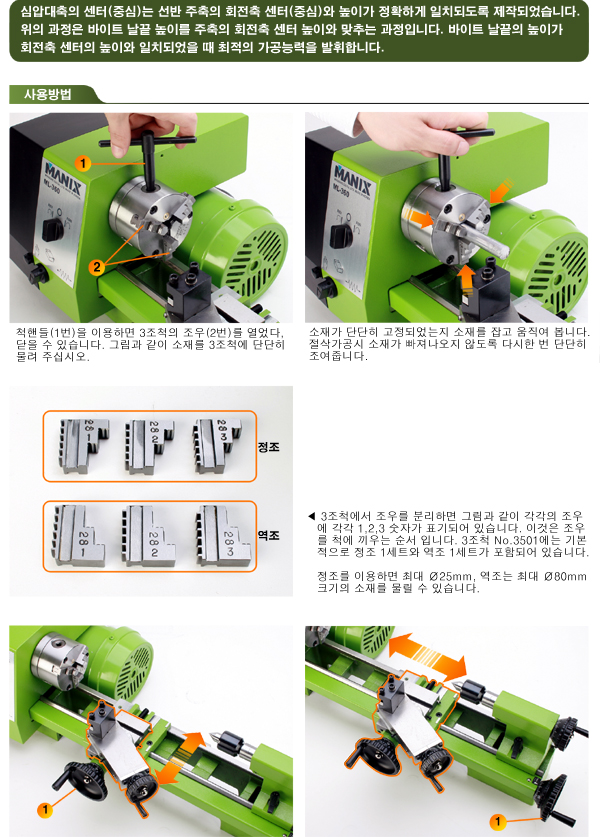

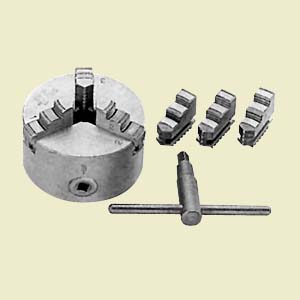

3조척(3˝)

3˝연동척으로 正爪(25mm)와 逆爪(80mm)로 공작물을 고정하는 부속품.
No.3501

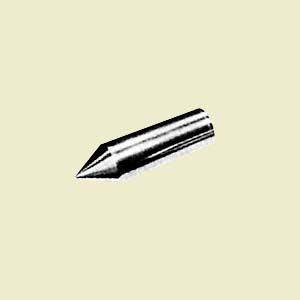

고정센터

선단각 60°의 고정센터로 주축과 심압축에 고정하여 공작물을 지지하는 부속품
No.3505

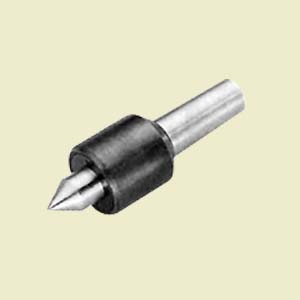

회전센터

선단축이 회전하는 회전센터로 심압축에 고정하여 공작물을 지지하는 부속품
No.3507

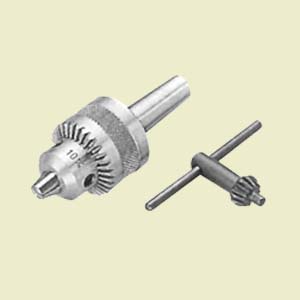

드릴척(선반용 10mm)

심압대에 고정하여 선반에서 드릴링작업을 할 때 사용되는 선반용 드릴척
No.3508

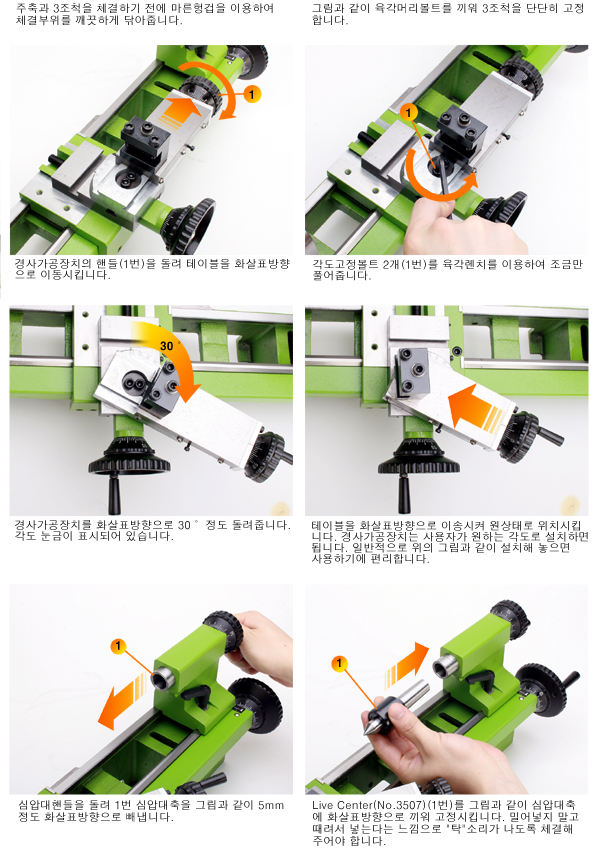

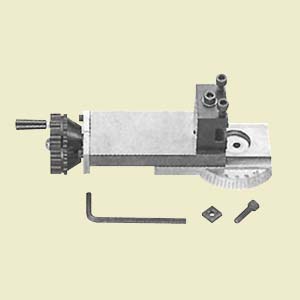

테이퍼가공장치

 테이퍼 가공을 하는 부속품으로 좌우 45°조절 및 최대이동량은 52mm
No.3517

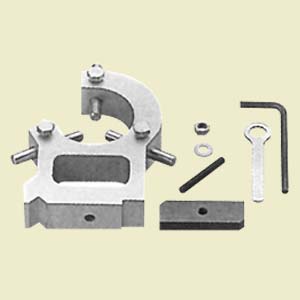

고정방진구

선반의 베드위에 고정하여 공작물(최대Ø50mm)의 진동을 방지하는 부속품
No.3520

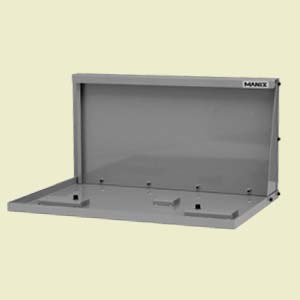

오일팬360

소형선반 ML-360을 고정하여 기계의 진동을 방지하고 기계 받침대 역할을 하는 장치
No.3573

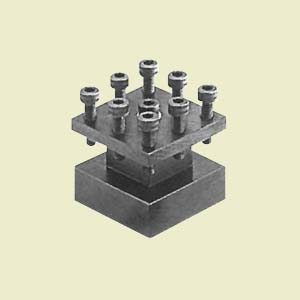

공구대

4개의 Bite를 고정할 수 있는 공구대로 No.3517에 장착하여 사용하는 부속품
No.3580


※ 부품위에 마우스를 올려놓으시면 해당 설명이 보입니다.
