정밀 탁상 드릴링 머신 TBH
HOME > 제품소개 > PROXXON TOOL
모델명
정밀 탁상 드릴링 머신 TBH
제조사
PROXXON
크기
W200 x D290 x H500(mm)
무게
10kg

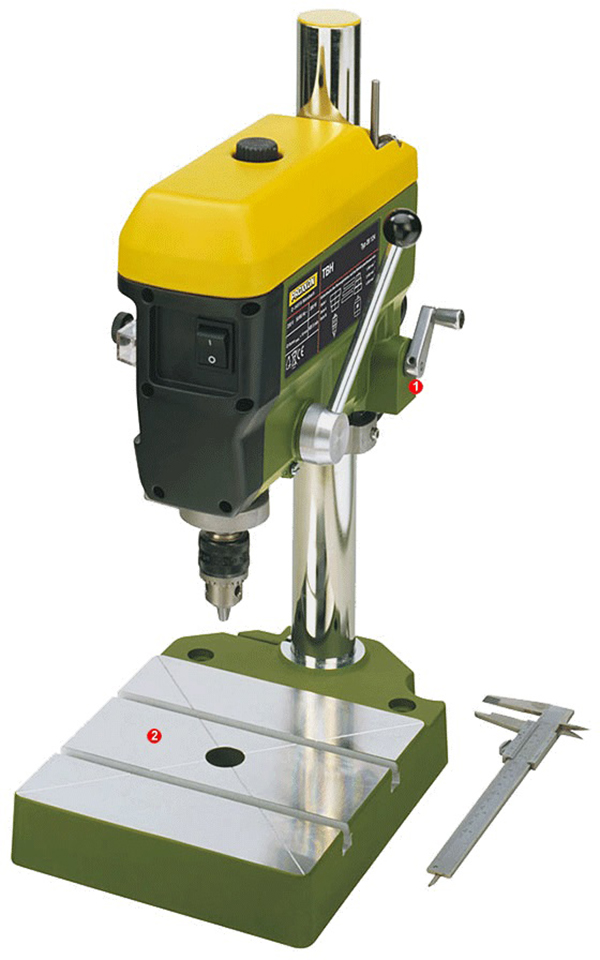

① 강력한 모터와 3단 벨트 변속을 통한 저속에서의 높은 토크를 자랑하는 정밀탁상드릴링머신이다. ② 레버와 크랭크 두 가지 방식의 주축의 상하 이동이 가능하고 드릴링 깊이 셋팅 및 깊이 표시 기능이 있다. ③ 스핀들에 정밀 베어링을 채택하여 콜릿 및 X-Y 테이블을 추가하면 밀링기능도 가능하도록 설계하였다.
① 측면 크랭크 방식으로 주축의 미세 상하이동이 가능한 구조로 되어있다. ② 2개의 T-슬롯이 있는 안정적이고 강성이 있는 평면 테이블로 밀링테이블의 장착이 가능하다.

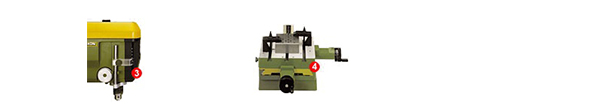

③ 드릴링 깊이 셋팅과 드릴링 깊이 표시 기능이 있다. ④ 테이블에 X-Y 밀링테이블 KT 150을 장착하여 핸들로 X축과 Y축의 이송이 가능하다.
정밀 탁상 드릴링 머신 TBH
품명 및 모델명
정밀 탁상 드릴링 머신 TBH(No.28124)
스윙
Ø280mm
드릴링 능력
Ø1.0 - 10.0mm
테이블의 크기
200 x 200(mm)
주축 속도
1080, 2400, 4500rpm (3Step)
주축퀼 이동거리
63mm
기어축 이동거리
70mm
지지축 기둥
Ø45 x 500(mm)
전 원
단상 220V, 50/60Hz, 300W
기계의 크기
W200 x D290 x H500(mm)
기계의 무게
7kg
[특별 부속품]
NO 28200 Collet set for TBH 2.35, 3.0, 3.2, 4.0, 5.0, 6.0mm 6종의 콜릿과
너트형 콜릿고정 홀더로 구성
NO 20150 X-Y 테이블 for TBH
영점조정이 가능한 핸들
1회전시 2mm가 이송되고
1눈금 회전시 0.05mm가 이송되는 더브 테일가이드 구조
- 테이블 크기 : 200 x 200mm
- 최대이송거리 : 150 x 150mm
- 전체높이 : 75mm
- 무게 : 4.9kg
고성능 정밀 알루미늄 다이캐스팅으로 제조
NO 20392 Vice PRIMUS 75
정밀 바이스로 - 구폭 : 75mm
- 클램핑 폭 : 65mm
- 긴 슬롯 중심사이의 거리 : 100mm
- 긴 슬롯 크기 : 80 x 11mm
- 무게 : 2.5kg
NO 28132 Machine vice MS 4 구폭이 50mm, 높이 100mm, 클램핑 폭이 34mm 미니 밀링바이스
NO 20394 T너트 세트 for PRIMUS vices 정밀 탁상 드릴링머신 TBH의 테이블 고정 및 바이스 고정용 2개의 T너트 세트
NO 20402 Vice PRIMUS 100 구폭이 100mm, 클램핑 폭이 75mm, 긴 슬롯 중심 사이의 거리 135mm. 긴 슬롯 크기 105 x 15mm. 무게 5.05kg의 정밀 바이스
NO 24257 스텝 클램프 세트 (35mm 두께) 바이스에 고정이 불가능한 판형 소재를 밀링 테이블에 고정하는 고정 클램프
NO 24262 V-블록 세트 2개가 세트로 구성된 크기가 50 x 30 x 30mm인 정밀 V-블록
