센터간의 거리 400mm, 스윙 170mm. 왕복대상의 스윙 116mm. 강철, 황동, 알루미늄 및 플라스틱 가공용. 단면 및 외경가공, 테이퍼 가공 및 나사 가공. 다양한 시스템 액세서리를 사용하여 밀링, 드릴링 복합형 공작기계의 기능도 가능하다.
선반 베드 :
열처리된 고강성의 주물베드로 전용 연마기로 정밀 연삭한 V형 선반 베드로 고부하 에서도 진동없는 작업이 가능하고 베드의 뒤 측면에 부착형 밀링 PF 230을 고정하기 위한 플랜지와 나사가공이 되어 있다.
주축헤드 : 알루미늄 다이캐스팅으로 제작되었고 고정밀 연삭과 Taper roller bearing을 채택하여 정밀가공과 강도ㆍ내구성의 향상을 실현하였고 주축 스핀들에는 직경 20.5mm의 홀이 있어 소재의 관통이 가능하다.
심압대 : 알루미늄 다이캐스팅으로 제작되었으며 슬리브 직경이 24mm로 최대 40mm까지 이송이 가능하며 회전센터 및 직경 10mm 드릴척 고정이 가능.
왕복대 : 좌우이송과 크로스 슬라이드(이송범위 85mm) 및 테이퍼 가공이 가능한 상단 슬라이드(이송범위 52mm)는 45° 까지 회전이 가능하다. 10 x 10mm용 전용 바이트를 고정하는 툴 홀더를 퀵 체인지 할 수 있고 바이트의 센터높이를 편리하게 조정이 가능할 공구대가 장착되어 있다.
주축의 변속 : 변속 절환 스위치로 2단계의 변속이 가능하고 벨트로 3단계 변속이 가능하여 총 6단계의 주축의 변속이 가능하다.(1단계 : 80 - 330 - 1,400rpm / 2단계 : 160-660 – 2,800rpm)
선반 척 : DIN 6386 Class1에 따른 고품질 3조척으로 최소 직경3.0mm에서 최대 100mm의 직경의 소재 고정이 가능하고 전원 안전 차단 기능이 있는 선반 척 가드가 있다.
핸들 : 스케일 링으로 0점 조정 가능하고 크로스 슬라이드 및 상단 슬라이드는 1눈금이 0.025mm이며 핸들 1회전시 1mm이송한다. 심압대 및 리드스핀들의 경우는 1눈금이 0.05mm이며 핸들 1회전시 1.5mm이송하며 급 이송을 위한 대형 핸들이 배치되어 있다.
나사 가공 장치 : 왼나사 및 오른나사 중에서 19종 mm나사 : 0.2 - 0.25 - 0.3 - 0.35 - 0.4 - 0.45 - 0.5 - 0.6 - 0.7 - 0.75 - 0.8 - 0.9 - 1 - 1.25 - 1.5 - 1.75 - 2 - 2.5 – 3mm와 10 - 48TPI의 인치 나사가공이 가능하다.
기타 기술 데이터 : 전원 230V. 50/60Hz. 크기 L900, W400, H300mm. 무게 약45kg. 모터 정격입력 870W, 출력 550W, 모터 속도 1,400 / 2,800rpm.

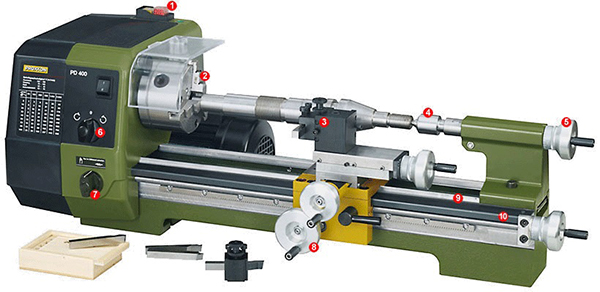

① 자동 작동 보호 및 비상 정지 기능이 있는 메인 스위치.
② 직경100mm의 정밀 선반 척.
③ 2개의 공구 홀더가 있는 퀵 체인지 공구대(고정 및 높이 조절 가능).
④ PD 400 전용 회전 센터.
⑤ 조정이 가능한 눈금이 있는 알루미늄 핸들.
⑥ 정, 역회전 방향의 주축 회전 스위치.
⑦ 나사가공 및 왕복대의 자동이송 절환 스위치.
⑧ 왕복대 좌우 급이송 핸들.
⑨ 열처리된 고강성의 주물베드로 전용 연마기로 정밀 연삭한 V형 선반 베드
⑩ 12 x 1.5 리드스크류 보호커버
|
정밀 선반 PD 400
